Встраиваемые Батареи В Пол Череповец

Внутрипольные (встраиваемые в пол) конвекторы водяного отопления

Внутрипольные конвекторы водяного отопления - это современное и эффективное решение в случаях, когда требуется обеспечить помещение теплом и при этом сохранить эстетику интерьера, так как стены при этом освобождаются от лишних элементов, а все радиаторы отопления находятся в полу.

Компания Стэлмаркет предлагает внутрипольные конвекторы водяного отопления самых надежных производителей, зарекомендовавших себя на российском рынке. Все предлагаемые марки конвекторов прошли сертификацию и рекомендованы НИИ Сантехники.

В виду того, что данная категория отопительного оборудования предлагается в очень широком разнообразии типоразмеров, внутрипольные конвекторы, как правило, изготавливаются под заказ, направляемый непосредственно на завод-изготовитель. Сроки исполнения заказа зависят в первую очередь от страны производства и варьируются от 14-ти дней до 2-х месяцев. Некоторые производители поддерживают складскую программу, благодаря чему можно купить внутрипольные конвекторы стандартных размеров в течение 3-х дней.

Для того чтобы купить внутрипольный конвектор, необходимо сделать свой выбор в каталоге и отправить нам заявку по электронной почте или оформить заказ по телефону.

Если Вы не знаете, какие именно приборы отопления необходимы, и Вам требуется консультация и помощь в расчете и подборе внутрипольных конвекторов и системы управления ими, обратитесь к нашим менеджерам любым удобным способом, и они с радостью помогут Вам.

В офисах Компании Стэлмаркет можно ознакомиться с образцами представленных в каталоге моделей.

Нашим постоянным клиентам, монтажникам, монтажно-строительным и торговым организациям на внутрипольные конвекторы отопления предоставляются существенные скидки!

Конвекторы и батареи Kampmann в пол

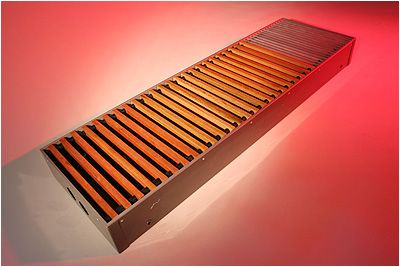

Конструкция представляет собой теплообменник, помещенный в желоб (корпус) и скрытый декоративной решеткой. Нередко радиаторы в пол дополнительно оснащаются компактными вентиляторами с электродвигателями, которые за счет обдува теплообменника существенно ускоряют нагрев помещения. Конструкции идеально подходят для установки в любом интерьере благодаря небольшому размеру и скрытому монтажу.

  • Наиболее часто батареи, встраиваемые в пол, применяют в системах отопления загородных коттеджей и офисов. Реже они устанавливаются в городских апартаментах.
  • Встраивая конвекторы в пол, можно обеспечить правильную циркуляцию тепла в помещении. На уровне ног воздух будет самым теплым.
  • Приборы безопасны, надежны и долговечны, хорошо защищены от внешних воздействий прочной решеткой.
  • Несмотря на компактные размеры, приборы превосходно справляются с поставленными перед ними задачами.

Сегодня конвекторы, встраиваемые в пол, могут изготавливаться как по типовым, так и по индивидуальным параметрам, что позволяет приобретать оборудование, идеально соответствующее веем требованиям. Прямое сотрудничество компании «ТеплоТех» с производителем обеспечит высокую скорость доставки приборов и их умеренную стоимость. Купить батареи в пол в Москве Вы сможете, обратившись в компанию «ТеплоТех», которая предоставляет качественный сервис для оптовых и розничных покупателей.

Встраиваемые в пол конвекторы Katherm NK

Водяные конвекторы встраиваемые в пол

Традиционные радиаторы отопления даже современных моделей не могут подойти для всех зданий без исключения. К некоторым помещениям предъявляют высокие требования не только относительно температурного режима, но и красивого внешнего вида. И классические водяные радиаторы посередине торгового зала или возле стеклянной витрины магазина могут испортить даже идеально сделанный ремонт.

На смену радиаторам пришли конвекторы встраиваемые в пол. Встраиваемые водяные конвекторы не портят внешний вид помещения, могут устанавливаться практически в любом месте зала и с их помощью можно обогревать офисные и торговые здания, квартиры.

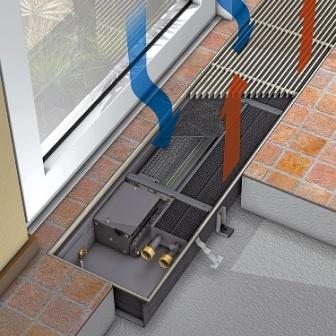

Принцип работы встраиваемых водяных конвекторов

Водяные конвекторы отопления, встраиваемые в пол, работают по принципу обычных радиаторов, но имеют и свои отличительные характеристики, заключающиеся в устройстве используемого теплообменника. Уникальный теплообменник позволяет существенно увеличить отапливаемую площадь. Что отличает отопительные радиаторы, встраиваемые в пол, от настенных аналогов?

  1. Теплообменник - представляет собой медную трубку, по которой осуществляется циркуляция теплоносителя. На трубку теплообменника надеты медные или алюминиевые пластины. Отличительной особенностью устройства является то, что между контуром и пластинами полностью отсутствует зазор. Это достигается с помощью специальной технологии изготовления. Во время испытаний было доказано, что радиаторы отопления, встраиваемые в пол, в которых по недочетам производства остается такой зазор, теряют свою производительность в три раза и больше.
  • Воздушная заслонка - циркуляция воздуха в встраиваемых отопительных конвекторах осуществляется принудительным путем. Большинство производителей устанавливают специальную решетку, с помощью которой пользователь может легко осуществить регулировку интенсивности поступления нагретого воздуха в помещение.
  • Терморегулятор - позволяет устанавливать определенный температурный режим. Контроль температурного режима достаточно удобен для торговых помещений и залов, в которых можно автоматически выставить наиболее комфортную для посетителей температуру.
  • Возможность увеличения мощности. Если производительности одного узла недостаточно для нагрева определенной площади в зале, радиаторы отопления в полу могут быть дополнительно укомплектованы еще одним теплообменником. Благодаря этому отапливаемую площадь можно легко увеличить в два, а то и в три раза.

    Встраиваемые отопительные радиаторы в полу начали повсеместно использоваться и в бытовых целях. Некоторые производители уделяют этому особенное внимание и помимо стандартных моделей, выпустили бытовые конвекторы, которые можно вмонтировать в подоконник.

    Устройство системы отопления встроенной в пол

    Как уже замечалось, радиатор отопления в полу имеет практически то же устройство, как и сердцевина обычного металлического радиатора. И состоит из следующих узлов:

    • Канал - изготавливается из нержавеющей стали. Корпус монтируется в пол, к нему подводятся трубы отопления.
  • Напольные решетки встраиваемых радиаторов отопления закрывают канал с встроенным теплообменником. В зависимости от выбранной модели могут быть съемными и несъемными. Второй вариант поставляется как полностью готовый к подключению блок.
  • Теплообменник - батарея в полу имеет медный контур, на который напаиваются с помощью специального состава медные или алюминиевые пластины. Пайка выполняется с помощью состава, в который входит серебро. За счет использования серебра пластины плотно прилегают к контуру. Даже под воздействием высоких температур и постоянного расширения-сужения при нагревании такое соединение остается прочным.
  • Воздушный конвектор - современные производители все чаще отказываются от конструкций, в которых встроенные конвекторы отопления используют естественную циркуляцию воздушных масс. Происходит это по причине низкой эффективности такого решения и ограничений, связанных с высотой потолков отапливаемого помещения. Естественная конвекция не позволяет отапливать высокие помещения.
  • Клапан сброса - предназначен для удаления воздушной прослойки после заполнения системы теплоносителем. Тепловой отопительный конвектор, встроенный в пол, находится в самой низкой точке отопительной системы. Неизбежно воздух, оставшийся в трубопроводе, будет скапливаться именно в этой части. Клапан поможет устранить проблему завоздушивания и увеличить КПД устройства.
  • Ввод - подключение может быть выполнено с помощью специального торцового или бокового соединения.

    Технические характеристики водяного утапливаемого конвектора и его производительность во многом зависит от типа используемой конвекции. Более производительным считается радиатор отопления, встраиваемый в пол, использующий принудительную циркуляцию воздуха. Но такое устройство требует подключения к электросети.

    Монтаж и обвязка устанавливаемых в пол радиаторов отопления

    Батареи отопления в полу могут устанавливаться в помещениях практически любого типа и предназначения. Их устройство, использование нержавеющих материалов, позволяют осуществлять монтаж в саунах, бассейнах, ванных комнатах. При этом во время подключения требуется соблюдение следующих рекомендаций:

    • Встраиваемый в пол радиатор отопления устанавливается в заранее подготовленную нишу. При этом ниша в полу должна быть шире устройства на 5 мм по всему периметру при условии торцевого подключения и соответственно 10 см, при наличии бокового соединения.
  • Обвязка батареи встраиваемой в пол осуществляется с помощью полипропиленовых труб. Так как трубы придется оставлять в бетонном перекрытии, для этих целей, не может быть использован медный трубопровод. Допускается укладка и подключение традиционным способом с помощью стальных труб, но такой вариант требует больших финансовых затрат, а по качеству материала уступает полипропилену. Поэтому встроенные в пол конвекторы отопления должны подключаться к котлу или централизованной системе отопления с помощью пропиленовых труб.
  • В зависимости от модели, дополнительно может понадобиться подключить устройство к щитку энергоснабжения.

    Можно приобрести конвекторные отопительные системы, встраиваемые в пол, различных геометрических форм. Некоторые производители предлагают потребителю конвекторы, выполненные в форме арки, прямого угла и т.д.

    Медно-алюминиевые отопительные конвекторы встраиваемые в пол GOLFSTREAM гольфстрим теплая дорожка - в русле горячих тенденций от фирмы ИЗОТЕРМ isoterm

    Может ли конвектор сделать дом красивее снаружи? Конвектор «Golfstream», встраиваемый в пол, делает это легко, красиво и эффективно. Согласитесь, окна играют немаловажную роль в облике Вашего дома. Нам всегда нравятся красивые, высокие, чистые окна. Но даже самое роскошное, витражное остекление, будь оно запотевшее и мутное, вряд ли кто-нибудь оценит по достоинству.

    Благодаря конвекции, приборы серии «Golfstream» предупреждают запотевание окон и обеспечивают экранирование поступающего снаружи холодного воздуха.

    Конвектор «Golfstream» применяются не только в помещениях с высоким остеклением, но и в помещениях, где по каким-то эстетическим соображениям нельзя устанавливать напольные и настенные приборы. Эффективно и незаметно для глаз конвектор отапливает помещение, защищая окна от запотевания и не загромождая пространство.

    Медно-алюминиевые конвекторы Golfstream , Golfstream - V - это современные, высокотехнологичные приборы отопления. Уникальные технические характеристики и дизайн этих конвекторов сделают помещение комфортным, уютным и стильным.

    Конвекторы Golfstream , Golfstream - V предназначены для систем водяного отопления жилых, общественных, и административных зданий, в том числе детских учреждений, коттеджей и офисов.

    Эти конвекторы удачно решают проблемы отопления помещений, где установка традиционных приборов затруднена из-за отсутствия места для их размещения (например, при низком остеклении) или нецелесообразна согласно требованиям современного дизайна.

    Конвекторы монтируются в конструкции пола вдоль окон и стен отапливаемых помещений и подключаются к системам водяного отопления.

    В жилых зданиях они могут быть установлены, например, в вестибюлях, в зимних садах и других подобных помещениях.

    Конвекторы удачно вписываются в синтезированные системы отопления, вентиляции и кондиционирования с интеллектуальным управлением в многоэтажных и многофункциональных зданиях.

    Приборы Golfstream и Golfstream - V могут быть установлены в помещениях с повышенной влажностью.

    Применение

    • Коммерческая недвижимость
    • Элитное жилое строительство
    • Общественно-значимые объекты
    • Коттеджное строительство и таун-хаусы
    • Помещения с повышенной влажностью
    • Интеллектуальные здания

    Конструкция прибора и принцип работы конвектора Golfstream

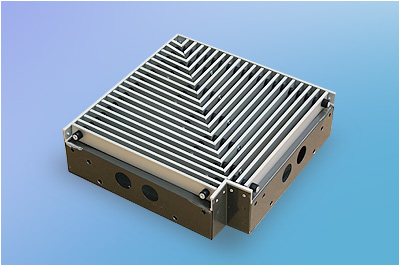

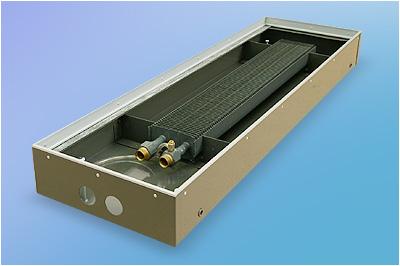

    Golfstream - конвектор канального типа, встраиваемый в пол. Конструкция прибора схожа с конструкциями обычных конвекторов: медная труба и насаженные на нее алюминиевые пластины. Теплопакет помещен в стальной оцинкованный короб, встраиваемый в пол. После монтажа конвектора на виду остается лишь декоративная решетка.

    Конвекторы могут быть выполнены не только с естественной ( Golfstream ), но и с принудительной ( Golfstream-V ) конвекцией.

    Для этого стандартную комплектацию дополнительно оснащают диаметральным бесшумным вентилятором с защитным кожухом, что позволяет более чем в 5 раз увеличить мощность прибора отопления.

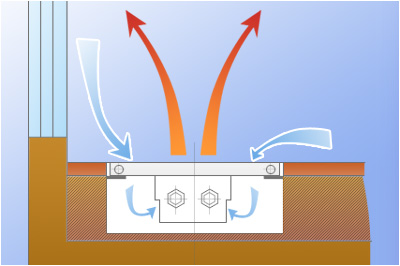

    Конвекторы серии «Golfstream» монтируют в конструкцию пола, как правило, непосредственно под окном. Благодаря конвекции, конвектор «Golfstream» позволяет разрешить проблему отопления помещений с высоким остеклением или витражными окнами. Конвектор предупреждают запотевание окон и обеспечивает экранирование поступающего снаружи холодного воздуха. Теплые потоки воздуха, выходящие сквозь отверстия декоративной решетки, «перекрывают» холодные потоки возможных сквозняков.

    Golfstream-V гольфстрим вент - конвектор внутрипольный с принудительной конвекцией работает в режиме обогрева или охлаждения.

    Питание диаметральных вентиляторов осуществляется от однофазной сети переменного тока напряжением 220 В или 12 В, и частотой 50 Гц.

    Корпус конвектора выполнен так, что нагревается не только холодный воздух, забранный вентилятором, но и воздух, всасываемый по всей длине конвектора за счет естественной конвекции.

    Декоративная решетка для внутрипольного конвектора

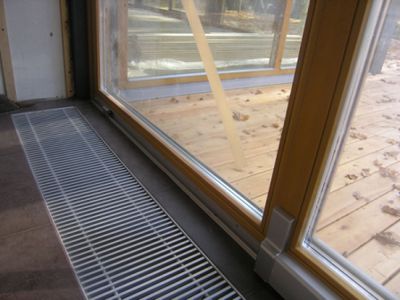

    После монтажа конвекторов Golfstream , Golfstream-V в пол, на виду остается лишь прочная элегантная решетка.

    Декоративная решетка эффектно смотрится в любом интерьере и скрывает под собой всю терморегулирующую и запорную арматуру.

    Материалы для производства решетки: дерево, сталь, алюминий. Варианты исполнения решеток :

    Деревянная решетка (мербау (красное дерево), бук, дуб, орех или береза). Решетка поперечная, при необходимости легко сворачивается

    Стальная решетка, окрашенная порошковой краской. Цветовая гамма по Вашему желанию может быть любой

    Алюминиевая решетка может быть поперечной сворачивающейся и продольной жесткой, с анодированной поверхностью.

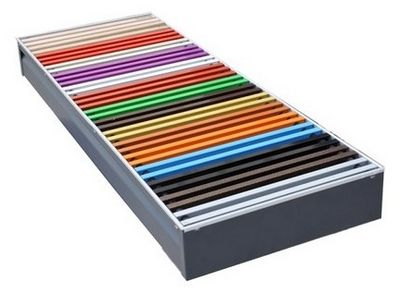

    Декоративная стальная решетка для внутрипольного конвектора GOLFSTREAM гольфстрим - варианты покраски

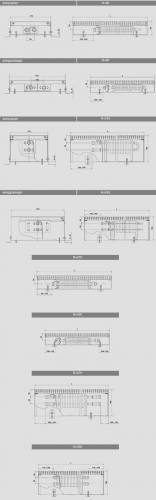

    Варианты исполнения, типоразмеры и угловые элементы конвекторов GOLFSTREAM гольфстрим п роизводства Изотерм isoterm

    Конвекторы Golfstream , Golfstream-V являются не только современными приборами отопления, но и элементом дизайна.

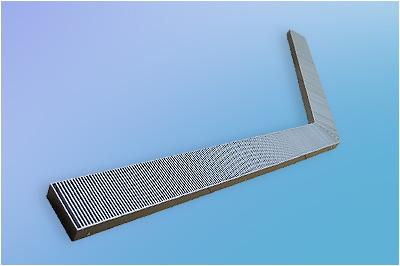

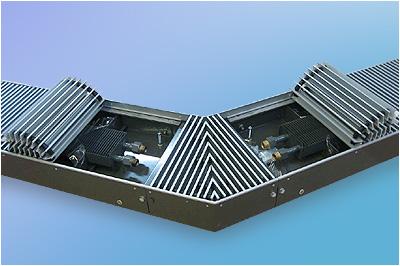

    Благодаря угловым соединительным элементам приборы Golfstream , Golfstream-V могут разместиться в любых помещениях с нестандартной планировкой и сложными архитектурными решениями.

    Для конвекторов серий Golfstream , Golfstream-V предусмотрены соединительные элементы под углом 90, 120, 135 градусов.Если предложенные соединительные элементы Вас не устраивают, специалисты компании Изотерм изготовят соединительный элемент по Вашему заказу.

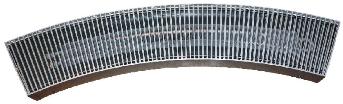

    Возможно изготовление конвектора под заданный радиус (радиус по средней линии прибора от 1300мм)

    Существует более 180 стандартных типоразмеров конвекторов Golfstream .

    Конвекторы Golfstream могут быть шириной 201, 271, 370, 430 мм и высотой 80-190 мм.

    Длина приборов составляет от 600 до 6000мм. Тепловая мощность зависит от габаритов конвектора и колеблется от 0,09 кВт до 31,841 кВт.

    Для конвекторов серии Golfstream предусмотрены соединительные элементы под углом 90, 120 и 135 градусов. Если предложенные варианты угловых элементов Вас не устраивает, специалисты компании Изотерм готовы изготовить соединительный элемент по Вашему заказу.

    В качестве дополнительной опции для приборов с принудительной конвекцией возможна установка терморегулятора и электронного регулятора скорости вращения диаметральных вентиляторов, что позволяет оптимизировать температуру воздуха в помещении.

    «Golfstream-V» - современный прибор отопления, монтируемый в конструкцию пола. Конвектор «Golfstream-V» работает в режиме отопления и охлаждения, автоматически поддерживает температурный режим в доме, а так же эффектно предупреждает сквозняки и запотевание витражных окон.

    Учитывая современные направления в системах отопления, с 2008 года компания Изотерм начала производство конвекторов, встраиваемых в пол, с новейшими системами управления.

    Новые контроллеры температуры позволяют подключать приборы серий Golfstream , Golfstream-V к системе интеллектуального здания .

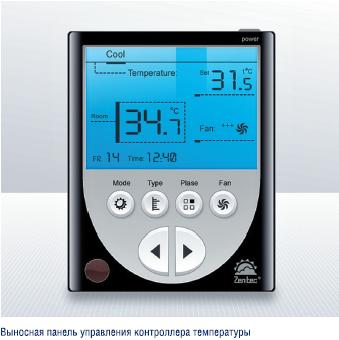

    Конструкция представляет собой контроллер, который устанавливается непосредственно в конвектор и выносную панель управления с жидкокристаллическим дисплеем. Особенность новой разработки в том, что к одной панели управления можно подключить до 31 прибора отопления. При этом каждый из конвекторов регулирует температуру около себя по индивидуальному встроенному датчику.

    Благодаря новому контроллеру в каждой комнате одного здания можно поддерживать разный уровень температуры, а также задавать требуемый температурный режим на определенный переход времени.

    Инфракрасный пульт позволяет управлять климатом дистанционно.

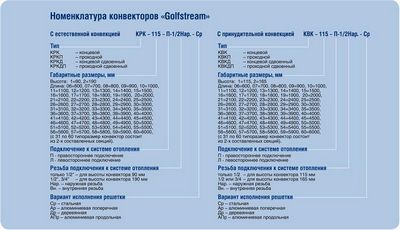

    Технические характеристики, условные обозначения конвекторов Golfstream

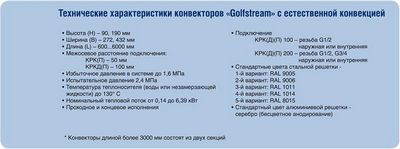

    Технические характеристики медно-алюминиевых конвекторов встраиваемых в пол G OLFSTREAM гольфстрим с естественной конвекцией

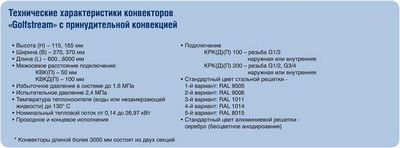

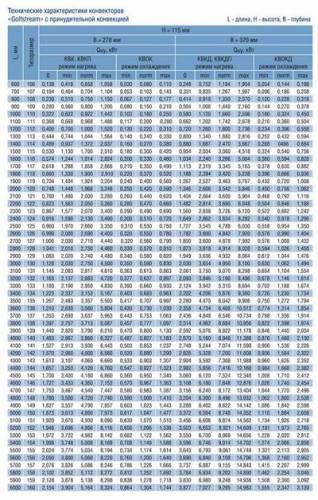

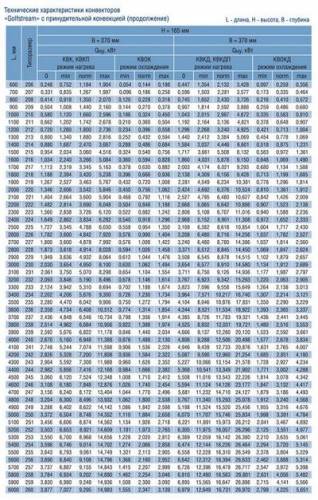

    Технические характеристики медно-алюминиевых конвекторов встраиваемых в пол G OLFSTREAM гольфстрим с принудительной конвекцией

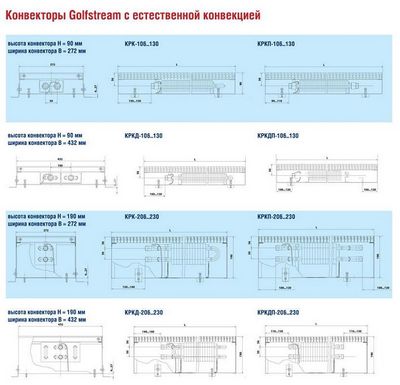

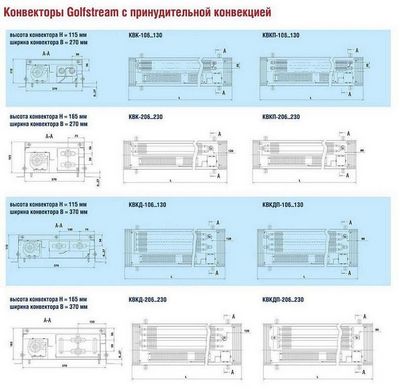

    Варианты исполнения, типоразмеры и способы подключения конвекторов Golfstream гольфстрим производства Изотерм isoterm

    Конвектор серии «Golfstream» имеют на патрубках наружную или внутреннюю резьбу G для соединения с трубопроводами системы отопления.

    Вариант исполнения резьбы определяется при заказе конвектора покупателем.

    Существует более 180 стандартных типоразмеров конвекторов Golfstream и Golfstream-V .

    Конвекторы Golfstream могут быть шириной 270, 430 мм и высотой 90-190 мм. Стандартная длина приборов составляет от 900 до 2799 мм. Тепловая мощность зависит от габаритов конвектора и колеблется от 0,262 кВт до 2,701 кВт.

    Стандартная ширина конвекторов Golfstream-V - 270, 370 мм. высота - 115, 165 мм. Длина приборов составляет от 600 до 6000 мм. Тепловая мощность зависит от габаритов конвектора и колеблется от 0,14 до 8,9 кВт. Номинальный тепловой поток приборов в режиме охлаждения от 0,03 до 1,6 кВт.

    [ Рекомендации по применению медно-алюминиевых конвекторов Golfstr ea m встраиваемых в пол теплая дорожка - 1877 kb]

    [ Рекомендации по применению медно-алюминиевых конвекторов Golfstr ea m встраиваемых в пол теплая дорожка с принудительной конвекцией - 634kb ]

    [ Цветовая гамма окраски конвекторов ИЗОТЕРМ - 175kb ]
